Ūkyje elektra reikalinga ne tik gyvenamajame name, bet ir įvairiuose ūkiniuose pastatuose – tvartuose, sandėliuose, dirbtuvėse, šiltnamiuose. Tinkamo elektros kabelio parinkimas laukui yra ypatingai svarbus ne tik saugumui, bet ir ilgalaikiam patikimam ūkio veikimui. Klaidingai parinktas kabelis gali sukelti įtampos kritimą, perkaitimą, trumpąjį jungimą ar net gaisrą. Šiame straipsnyje apžvelgsime, kaip tinkamai parinkti elektros kabelį ūkio reikmėms.
Kodėl svarbu pasirinkti tinkamą kabelį ūkiui?
Ūkio sąlygos skiriasi nuo įprastų gyvenamųjų namų – dažnai reikia vesti elektrą per didelius atstumus, naudojami galingi įrenginiai (melžimo aparatai, šėrimo sistemos, grūdų džiovintuvai), o kabeliai dažnai klojami po žeme, kur veikia drėgmė ir mechaniniai poveikiai.
Netinkamai parinktas kabelis gali lemti šias problemas:
- Įtampos kritimas. Jei kabelio skerspjūvis per mažas, o atstumas didelis, įtampa gali kristi žemiau leistinos normos, dėl ko prietaisai veiks neefektyviai ar visai nustos veikti. Pavyzdžiui, elektros varikliams reikia stabilios įtampos – jų galia priklauso nuo įtampos kvadrato, todėl net 10 proc. įtampos kritimas sumažina galią apie 19 proc.
- Perkaitimas ir gaisro rizika. Per plonas kabelis, veikiant maksimaliai apkrovai, gali perkaisti, išsilydyti izoliacija ir sukelti trumpąjį jungimą. Tai ypač pavojinga sandėliuose, kur laikomos degios medžiagos, šiaudai ar pašarai.
- Trumpas eksploatacijos laikas. Netinkamas kabelis greičiau susidėvi, reikia taisymo ar keitimo, o tai – papildomos išlaidos ir nepatogumai.
- Saugos reikalavimai. Ūkiniuose pastatuose dažnai būna padidėjusi drėgmė, dulkės, o kartais ir cheminės medžiagos, todėl kabelis turi atitikti griežtesnius saugos standartus.
Tinkamo elektros kabelio laukui parinkimas: į ką atkreipti dėmesį?
Pirmasis ir svarbiausias kriterijus –kabelio skerspjūvis pagal apkrovą ir atstumą. Kabelio skerspjūvis priklauso nuo planuojamos galios ir atstumo nuo pagrindinės skirstomosios spintos iki ūkinio pastato.
Pagrindinė taisyklė: kuo didesnis atstumas ir galia, tuo storesnis kabelis reikalingas. Įvadinis kabelis nuo apskaitos skydo iki ūkinio pastato parenkamas pagal maksimalią planuojamą galią.
Pavyzdžiui, jei ūkinis pastatas yra už 50 metrų nuo namo skirstomojo skydelio, rekomenduojamas 5 gyslų ne mažiau kaip 6 mm² skerspjūvio ploto varinis kabelis arba 5 gyslų ne mažiau kaip 10 mm² skerspjūvio ploto aliuminis kabelis. Jei atstumas siekia 100 metrų, o planuojama galia 10 kW trifaziam tinklui, reikalingas 5 gyslų 10 mm² varinis arba 16 mm² aliuminis kabelis.
Trumpa orientacinė gairė:
- Iki 50 metrų atstumui, 10 kW galiai: 5×6 mm² varinis arba 5×10 mm² aliuminis.
- 50–100 metrų atstumui, 10 kW galiai: 5×10 mm² varinis arba 5×16 mm² aliuminis.
- Virš 100 metrų ar didesnei galiai (14 kW): 5×16 mm² varinis arba 5×25 mm² aliuminis.
Tinkamo elektros kabelio laukui parinkimas: varis ar aliuminis – ką rinktis?
Renkantis, kokį elektros kabelį kloti nuo pagrindinio elektros skydo iki ūkinio pastato ar lauko objektų, kyla dar vienas svarbus klausimas: varis ar aliuminis? Abu variantai naudojami plačiai, tačiau jų savybės ir eksploataciniai privalumai labai skiriasi. Tam, kad pasirinkimas būtų paprastesnis, žemiau pateikiama aiški palyginimo lentelė.
Varinių ir aliumininių kabelių palyginimas
| Varinis kabelis | Aliuminis kabelis |
| Laidumas ~1,5 karto didesnis nei aliuminio | Mažesnis laidumas — reikia didesnio skerspjūvio |
| Itin atsparus mechaniniam poveikiui | Lengvesnis, patogus ilgiems atstumams |
| Lankstesnis, lengviau montuojamas | Mažiau lankstus, kiek sudėtingiau montuoti |
| Ilgesnis eksploatacijos laikas | Plačiai naudojamas ESO požeminiuose tinkluose |
| Patikimesnis ilgalaikiam naudojimui | Žymiai pigesnis |
| Brangesnis | Ekonomiškas pasirinkimas dideliems atstumams (>100 m) |
Ūkininkams, planuojantiems ilgalaikę investiciją, dažnai rekomenduojamas varinis kabelis dėl patikimumo ir ilgaamžiškumo. Tačiau jei atstumas didelis (virš 100 metrų), aliuminis kabelis gali būti ekonomiškesnis pasirinkimas, nes kainų skirtumas tarp vario ir aliuminio didesnio skerspjūvio kabelių yra ženklesnis.
Specialūs reikalavimai lauko elektros kabeliams
Kabeliai, klojami lauke po žeme, turi atitikti specialius reikalavimus:
- Izoliacija ir apvalkalas. Lauko sąlygoms skirtas kabelis turi turėti polietileno arba panašios medžiagos išorinio apvalkalo izoliaciją, kuri visiškai nepraleidžia drėgmės. PVC izoliacija lauko sąlygomis netinka – po kelių metų į kabelį gali prasiskverbti drėgmė, sukelti koroziją ir trumpąjį jungimą.
- Populiarūs lauko kabelių tipai:
- CYKY (varinis kabelis su PVC izoliacija, tinka kloti žemėje)
- NYY-J (varinis kabelis su specialia lauko izoliacija)

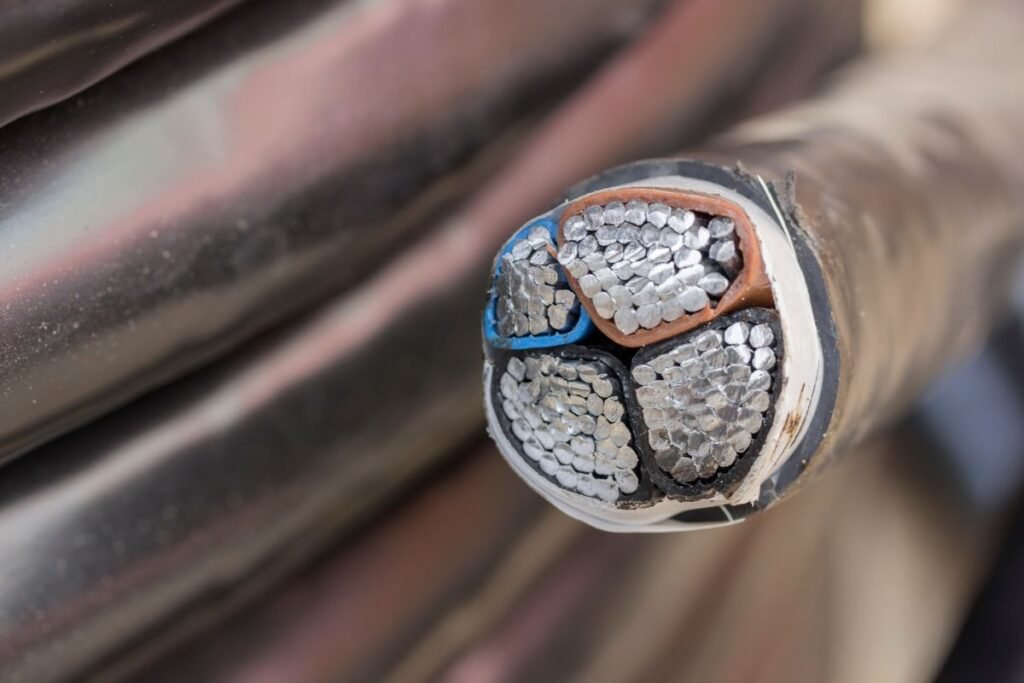

- AYKY (aliuminis kabelis lauko sąlygoms)
- AXMK (aliuminis kabelis su sustiprintu apvalkalu)
Šie kabeliai skirti būtent požeminiam klojimui ir atitinka drėgmės bei mechaninių poveikių atsparumo reikalavimus.

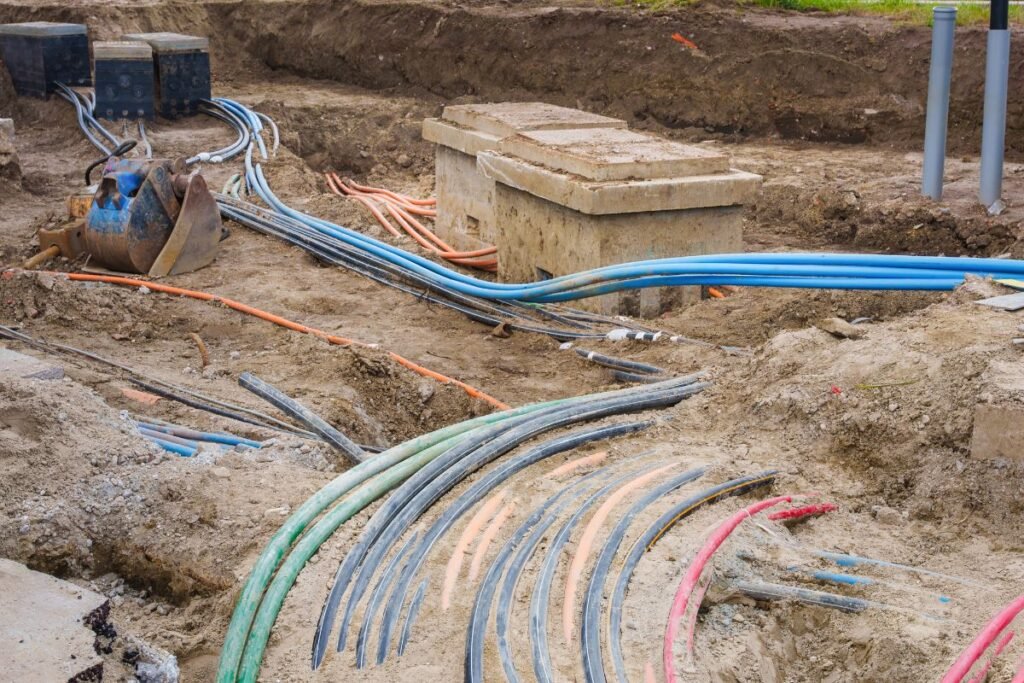

Tinkamo elektros kabelio laukui parinkimas: tranšėjos kasimas
Kabelis po žeme turi būti klojamas pagal griežtas taisykles:
Tranšėjos gylis: 0,8 metro gylyje (jei žemė ariamoji – 1,1 metro). Tai apsaugo kabelį nuo mechaninių pažeidimų dirbant žemę, važiuojant sunkia technika.
Tranšėjos plotis: 0,3–0,4 metro.
Apsauginiai sluoksniai:
- Tranšėjos dugną išlyginti ir pakloti 10 cm smėlio ar smulkios žemės sluoksniu

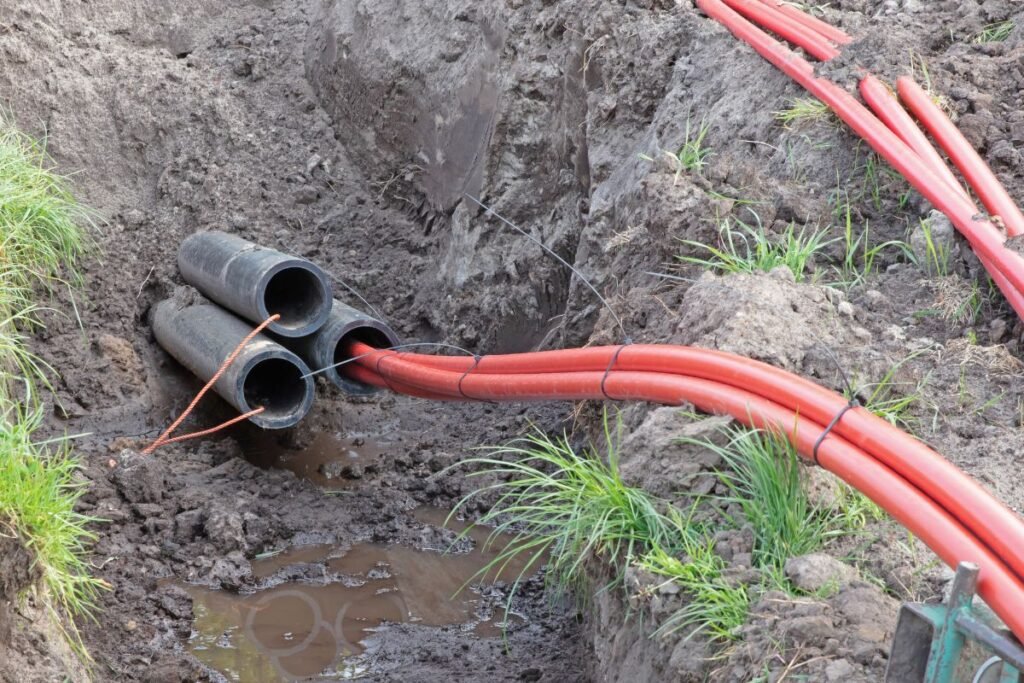

- Kabelį įdėti į nedegųjį plastikinį vamzdį (32 mm skersmens techninis PVC vamzdis)
- Užpilti 10 cm švaraus smėlio ar susmulkintos žemės
- 30 cm nuo tranšėjos krašto ištiesti įspėjančią juostą su užrašu „Kabelis“
- Užkasti ir sulyginti tranšėją
- Apsauginiai vamzdžiai ypač svarbūs ūkiuose, kur žemė reguliariai ariama, tvarkomos melioracijos sistemos ar vyksta statybos darbai. Vamzdis apsaugo kabelį nuo mechaninių pažeidimų ir leidžia lengviau pakeisti kabelį ateityje, jei prireiktų.
Apsauginės zonos: nuo pastatų pamatų ir medžių kamienų atstumas iki kabelio turi būti ne mažesnis kaip 2 metrai, nuo krūmų – 0,75 metro.
Praktiniai pavyzdžiai ūkio elektros poreikiams
Prieš tiesiog renkantis kabelį pagal „panašų kaip kaimyno“, verta įvertinti realų savo ūkio poreikį: atstumą, planuojamą galią ir tinklo tipą. Net ir nedidelės klaidos gali lemti įtampos kritimą, prietaisų gedimus ar net gaisro riziką.
Toliau pateikti praktiniai pavyzdžiai padės suprasti, kokie kabelių skerspjūviai pasirenkami ūkio situacijose ir kodėl vienu atveju tinkamas varis, o kitu – tik storesnis aliuminis.
| Situacija | Rekomenduojamas kabelis |
| Namas → tvartas (50 m, 10 kW) Melžimo aparatas, šėryklos, apšvietimas. | 5×6 mm² varinis CYKY (patikimesnis) arba 5×10 mm² aliuminis AYKY |
| Įvadas → grūdų sandėlis (100 m, 14 kW) Džiovintuvas, transporteriai, apšvietimas. | 5×10 mm² varinis arba 5×16 mm² aliuminis (mažina įtampos kritimą) |
| Kabelis į dirbtuvę (30 m, 1–2 kW) Tik apšvietimas, galimas įrankių prijungimas ateityje. | 3×4 mm² varinis CYKY (užtektų ir mažesnio, bet 4 mm² palieka rezervą) |
Parinkus skerspjūvį, kitas svarbus žingsnis – nuspręsti, kiek gyslų turi turėti kabelis. Tai priklauso nuo tinklo tipo ir įžeminimo sprendimo. Neteisingai parinktas gyslų skaičius gali sukelti saugos problemų, ypač ūkiniuose pastatuose, kur drėgmė ir metalinės konstrukcijos padidina riziką.
| Tinklo tipas | Gyslų skaičius | Kur tinka / svarbios pastabos |
| Trifazis 380 V | 5 gyslų kabelis (3 fazės + nulis + įžeminimas) | Standartas naujiems įvadams. Užtikrina saugumą, kai įžeminimas ateina iš pagrindinio skydo. |
| Trifazis 380 V | 4 gyslų kabelis (3 fazės + nulis, be įžeminimo) | Galima naudoti tik tuo atveju, jei prie ūkinio pastato įrengiamas atskiras apsauginis įžeminimas. |
| Vienfazis 230 V | 3 gyslų kabelis (fazė + nulis + įžeminimas) | Dažniausiai naudojamas ir saugiausias variantas namams, daržinėms, dirbtuvėms, tvartams. |
| Vienfazis 230 V | 2 gyslų kabelis (fazė + nulis) | Senesnis sprendimas. Šiuolaikinėse instaliacijose nenaudojamas dėl saugos reikalavimų – nerekomenduojamas ūkiuose. |
Ūkiniuose pastatuose rekomenduojama visada naudoti kabelį su įžeminimo gysla (3 arba 5 gyslų), net jei apkrova ir nedidelė, kadangi tai užtikrina saugumą dirbant su gyvūnais ir drėgnose aplinkose.
Tinkamo elektros kabelio laukui parinkimas: papildomos apsaugos priemonės
Parinkus tinkamą kabelio skerspjūvį ir gyslų skaičių, svarbu užtikrinti papildomą saugumą ūkiuose. Elektros įrenginiai ūkinėse patalpose veikia sudėtingomis sąlygomis: drėgmė, metalinės konstrukcijos ir gyvūnai padidina pavojų. Todėl būtina ne tik teisingai pasirinkti kabelį, bet ir įrengti papildomas apsaugos priemones, kurios apsaugo nuo perkrovos, trumpojo jungimo ar elektros smūgio.
- Automatiniai jungikliai. Kiekvienas įvadinis kabelis turi būti apsaugotas automatiniu jungikliu, kuris atjungs elektrą perkrovos ar trumpojo jungimo atveju. Automatinio jungiklio stiprumas (amperai) turi atitikti kabelio skerspjūvį.
- Nuotėkio relė (RCD). Ūkiniuose pastatuose, kur būna padidėjusi drėgmė ir dirbama su metalo įranga, privaloma įrengti nuotėkio relę, kuri apsaugo nuo elektros smūgio.
- Įžeminimas. Jei naudojamas 4 gyslų kabelis, būtina papildomai sumontuoti apsauginį įžeminimą prie ūkinio pastato. Įžeminimo varža turi būti ne didesnė kaip 10 omų.
- Elektrofiziniai matavimai. Po kabelio paklojimo ir prijungimo privaloma atlikti elektrofizikinius matavimus – tai patvirtina, kad instaliacija atitinka saugos reikalavimus. Matavimų rezultatai įforminami rangovo akte, kurį tikrina ESO arba Valstybinė energetikos inspekcija.
Dažniausios klaidos ir kaip jų išvengti
Klaida 1: per plonas kabelis.
Daugelis ūkininkų bando sutaupyti ir pasirenka plonesnį kabelį nei reikia. Rezultatas – įtampos kritimas, prietaisai veikia neefektyviai, kabelis kaista. Visada geriau rinktis šiek tiek storesnį kabelį „su atsarga“.
Klaida 2: netinkama izoliacija. PVC izoliacijos kabeliai po kelių metų po žeme gali sugesti dėl drėgmės poveikio. Visada rinkitės kabelius su specialia lauko izoliacija (polietilenas).

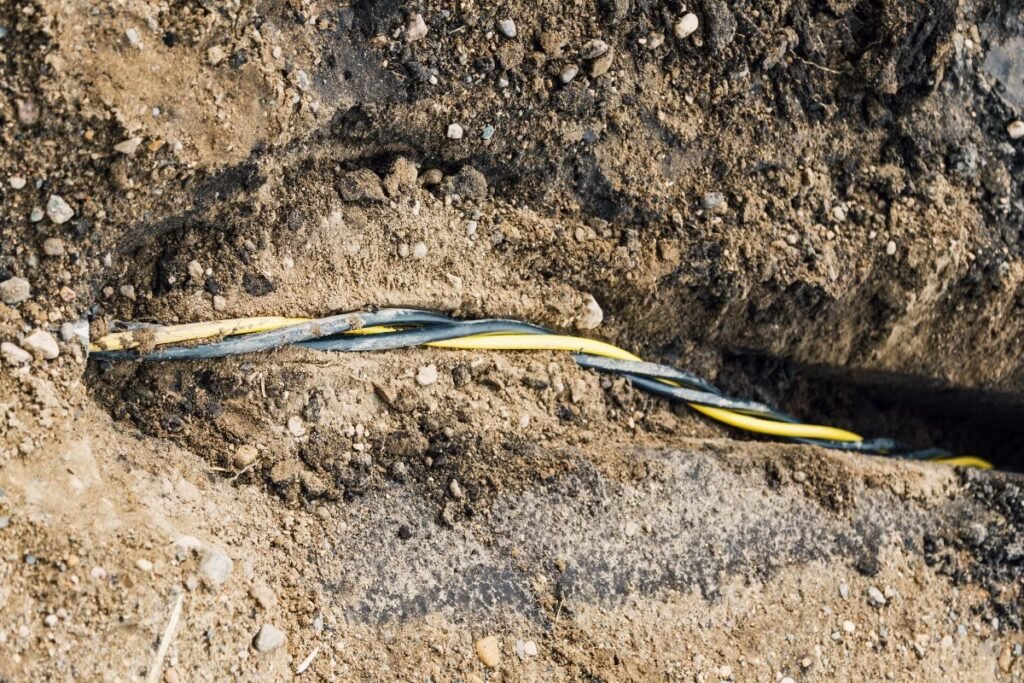

Klaida 3: neklojimas į apsauginį vamzdį. Kabelis, tiesiogiai paklotas žemėje be vamzdžio, lengvai pažeidžiamas kasant ar ariant. Vamzdis apsaugo ir leidžia lengviau pakeisti kabelį ateityje.
Klaida 4: nepakankami apsauginiai sluoksniai. Tranšėjoje turi būti ir smėlio sluoksnis, ir įspėjanti juosta – tai standartiniai reikalavimai, kurių neverta ignoruoti.
Klaida 5: neatliekami matavimai. Paklojus kabelį, būtina atlikti matavimus – tai ne tik formalumas, bet ir garantija, kad viskas padaryta saugiai.
Tinkamo elektros kabelio laukui parinkimas – tai ne vienkartinės išlaidos, bet ilgalaikė investicija į ūkio saugumą ir efektyvumą. Neapsimoka taupyti ant kabelio kokybės ar skerspjūvio – tinkamas kabelis tarnauja dešimtmečius be problemų.
Jei neturite patirties elektros darbų srityje, geriau pasikonsultuokite su kvalifikuotu elektriku ar elektros montavimo įmone. Tinkamas kabelio parinkimas ir instaliacija užtikrins saugų ir patikimą elektros tiekimą visiems ūkio poreikiams.
